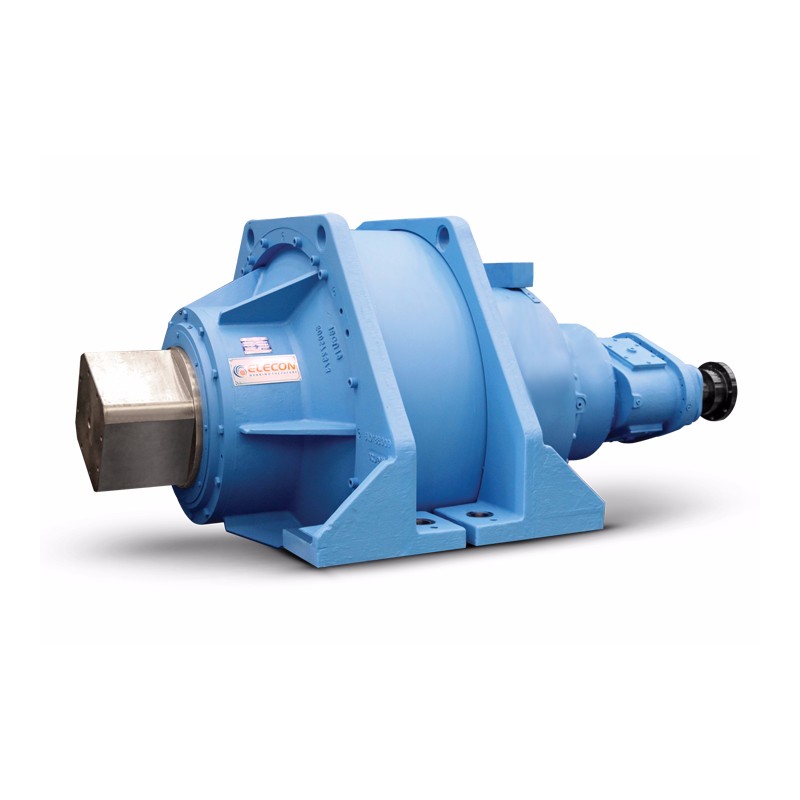

Planetengetriebe für Zuckermühle – Fußmontage

Beschreibung

Elecon ist ein führender Hersteller von fußmontierten Planetengetrieben für die Zuckerindustrie. Die Getriebe des Unternehmens sind für ihre hohe Qualität, Zuverlässigkeit und Langlebigkeit bekannt. Darüber hinaus sind sie energieeffizient und wartungsarm konzipiert. ELECON-Planetengetriebe sind für den effizienten und sicheren Betrieb von Zuckermühlen unverzichtbar.

Sie tragen dazu bei, die Produktivität zu steigern, Ausfallzeiten zu reduzieren, Betriebskosten zu senken und die Sicherheit zu verbessern. Einige der weltweit führenden Zuckerproduzenten verwenden fußmontierte Planetengetriebe von Elecon. Sie sind ein zuverlässiger Partner der Zuckerindustrie und ihre Produkte sind für ihre hohe Qualität und Leistung bekannt. Planetengetriebe weisen im Vergleich zu Parallelwellengetrieben viel höhere mechanische Nennwerte auf, da die übertragene Leistung gleichmäßig auf drei bis fünf Ströme in jeder Stufe verteilt wird. Dadurch werden die induzierten Spannungen reduziert, was die Größe deutlich optimiert und die Aufnahme höherer Übersetzungsverhältnisse zur Vermeidung von offenen Paaren ermöglicht.

Die Platzersparnis im Vergleich zum konventionellen Antrieb, d. h. mit offenem Getriebe, liegt bei nahezu 50 %. Die schwersten internen Zahnräder, wie z. B. Ringräder, sind stationär und benötigen daher keine Lager. Dies verbessert automatisch die Stabilität und reduziert den Vibrationspegel und damit den Lärm. Es kann ein niedriger Geräuschpegel von 80–85 dB sowie ein niedriger Vibrationspegel von bis zu 4,5 mm/Sek erreicht werden. Direktantrieb ohne offene Zahnräder, ohne Lagerung derselben und ohne Kupplung zwischen Sekundärgetriebe und offenem Getriebe – dadurch Einsparung von 5 bis 6 % Stromverbrauch.

Beispielsweise können wir bei einer 45×90-Mühle mit einer Leistung von 1100 kW, die auch die Antriebsleistung von TRPF/GRPF beinhaltet, eine Einsparung erzielen, die ungefähr 20 % der Mehrausgaben für den Antriebsteil entspricht. Das heißt, innerhalb von fünf Saisons sind die Mehrausgaben wieder hereingeholt und die Zuckerindustrie beginnt dank dieser Lösung, zusätzlichen Gewinn zu erwirtschaften. Planetengetriebe haben den Vorteil, dass nur die Planetenlager belastet werden, während bei Lagern, die Sonnen- oder Trägerlasten tragen, die Belastungen aufgrund der höheren Anzahl an Planeten und ihrer gleich großen und entgegengesetzten Kräfte mehr oder weniger aufgehoben werden. Die Schmierung eines Planetengetriebes ist relativ einfach, da der rotierende Zahnradsatz teilweise als Pumpe fungiert und somit eine Spritzschmierung ermöglicht. Wir schlagen ein Planetengetriebe mit drei bis fünf Stufen vor, bei dem in jeder Stufe die Sonne der Eingang und der Träger der Ausgang ist, wobei die Ringe stationär gehalten werden und gleichzeitig als Gehäuse fungieren und auf dem Sattel gelagert sind, wie in der Zeichnung gezeigt.

Die Maschinen von Elecon ermöglichen das Schneiden der Innenverzahnung von Ringen mit einer Genauigkeit von DIN 7 oder das Schleifen auf Wunsch auf die Genauigkeitsklasse DIN 6.
