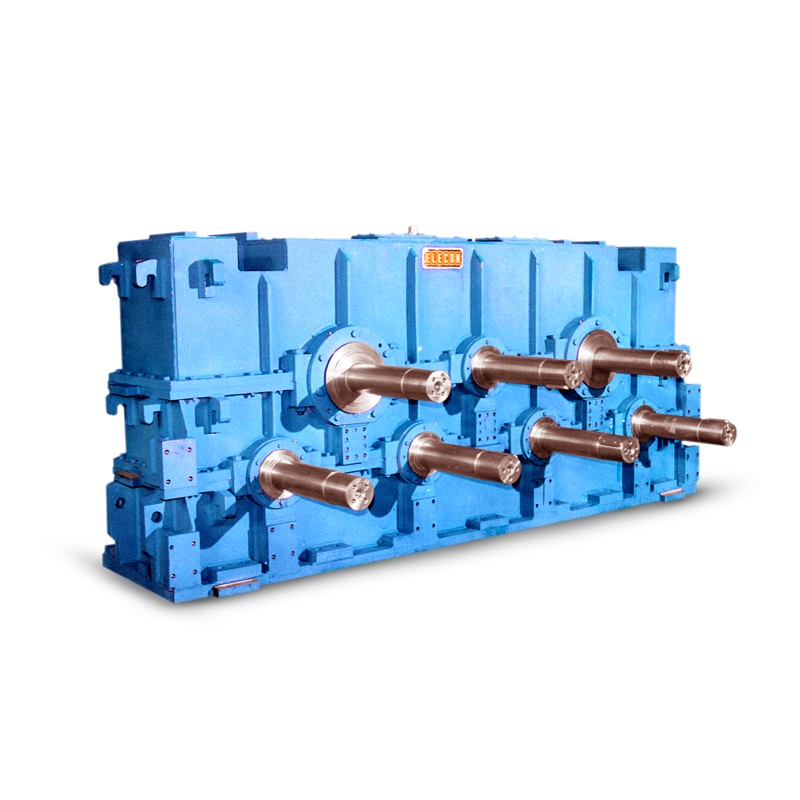

Elecon hat ein speziell entwickeltes Sondergetriebe Typ SBN 2 x 570 – 705 S/SO entwickelt und an M/s geliefert. Jindal Nahtlose Rohranlagen, Nasik für den Antrieb 7 Walzgerüst Heißdimensionierungswalze für Edelstahl, Rohrveredelung. Das Getriebe ist grundsätzlich für die Übertragung von Leistung von zwei 340 kW, 750 U/min DC Motoren mit einem Untersetzungsverhältnis von 15,95:1 ausgelegt.
Es besteht aus zwei Doppeluntersetzungsstufen mit zwei Eingangswellen, gefolgt von einem Cluster von 1:1-Getrieben, die zu 7 Abtriebswellen führen, die mit gleicher Drehzahl, aber unterschiedlicher Drehrichtung drehen. Die Zahnräder sind aus hochfestem aufgekohltem legiertem Stahl, 17 CrNiMo6 nach DIN 17210 einsatzgehärtet auf 60 ± 2 HRC und präzise geschliffen auf Genauigkeitsklasse 6 nach DIN 3961 – 63.
Die Abtriebswellen sind aus mittelgroßem Kohlenstoffstahl CK 60 N nach DIN 17200 mit ausreichender Größe gefertigt, um einer hohen Belastungsübertragung für eine bessere Steifigkeit ohne übermäßige Durchbiegung standzuhalten.
| Eigenschaften | Schräggetriebe mit 2 Eingangs- und 7 Abtriebswellen |
| Vorteile | Hochleistungsgetriebe mit präzisen Bodenrädern und Multiabtriebswellen |
| Technische Spezifikationen | SBN 2 x 570 – 7 OS S/So |
| Produktanwendung | Nahtlose Rohranlagen zum Antrieb von Walzgerüsten |
| Bereich | Kundenspezifisch gebaut, um die Anforderung des Kunden zu entsprechen |
| Anwendungen | Heißdimensionierungswalze |
|---|---|
| Industrie | Stahlindustrie |
